动画揭示电磁阀工作原理
2021/1/5

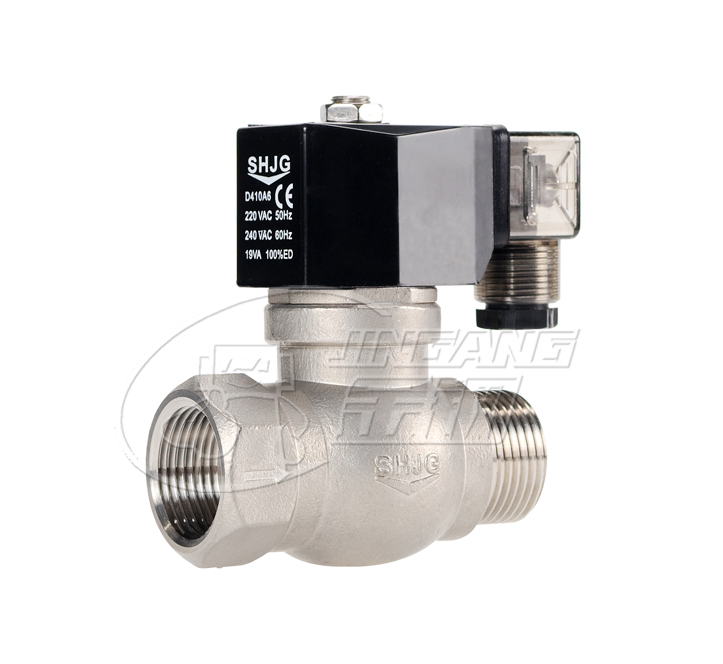

电磁阀相信大家都不陌生：
它是用来控制流体的自动化基础元件，属于执行器，并不限于液压、气动。不同的电磁阀在控制系统的不同位置发挥作用，常用的是单向阀、安全阀、方向控制阀、速度调节阀等。
下面这个原理和上面的动图大同小异：
电磁阀原理上分为三大类：直动式、分步直动式、先导式。
一、直动式电磁阀
原理：常闭型通电时，电磁线圈产生电磁力把敞开件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把敞开件压在阀座上，阀门敞开。（常开型与此相反）
特点：在真空、负压、0压时能正常工作，但通径一般不超过25mm。
二、分步直动式电磁阀
原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点：在0压差或真空、高压时亦能可动作，但功率较大，要求必须水平安装。
三、间接先导式电磁阀
原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在敞开件周围形成上低下高的压差，流体压力推动敞开件向上移动，阀门打开；断电时，弹簧力把先导孔敞开，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动敞开件向下移动，敞开阀门。
特点：体积小，功率低，流体压力范围上限较高，可任意安装(需定制)但必须满足流体压差条件
