几种阀门的3D动画解剖，秒懂~
2020/9/15

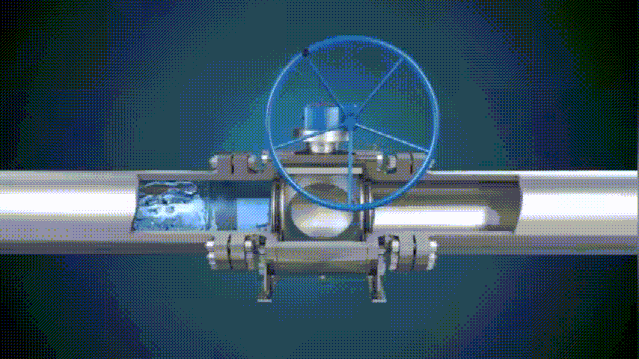

固定球阀，通过旋转阀门中的球体来控制阀门的打开和关闭，球体中间有一个通孔，可以旋转90°，通孔的直径等于或小于管道的直径，当球体旋转90°时，管道进出口面都是球面，从而关闭阀门，截断流体，当球阀回转90°时，管道进出口面都是球孔面，流体通过阀门，球阀可旋转到不同的角度，从而可控制流体的大小；固定球阀常用于一般管线上，如输送水，油，蒸汽等。

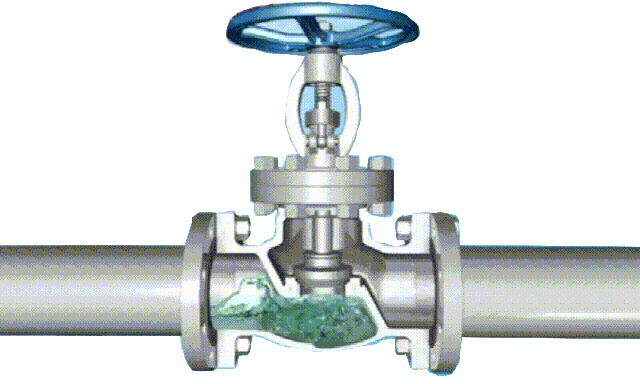

截止阀，又称截门阀，通过旋转阀杆施加压力，可以完 全密封掉阀座出口，从而阻止流体流通；截止阀常用在天然气，液化气，硫酸等一些腐蚀性气体，液体管路中。
闸阀，就像一个闸门一样，通过旋转阀杆，控制闸板做上下垂直运动来控制流体，闸板两边的密封圈能完 全密封整个截面，闸阀只能做全开和全关，不能作为调节流量的阀门使用；闸阀主要用在自来水，污水，船舶等管道上作为截流装置使用。
旋启式止回阀，是靠流体的压力将阀盖打开，当阀门进出口管道内流体的压力均衡时，阀盖又能靠自身的重力关闭，阻止流体通过，其主要作用是防止流体倒流，属于自动阀类；主要用于石油，化工，制药等管路上。

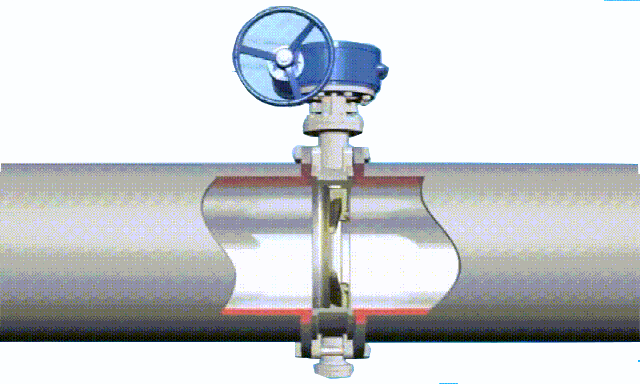

蝶阀，又叫翻板阀，可以旋转90°，通过旋转阀杆带动碟板转动，改变碟板的角度就能控制流体的流量，可用于截断，接通，调节管路中的流体；常用于供水，供气等管路中，作为调节和截流装置。

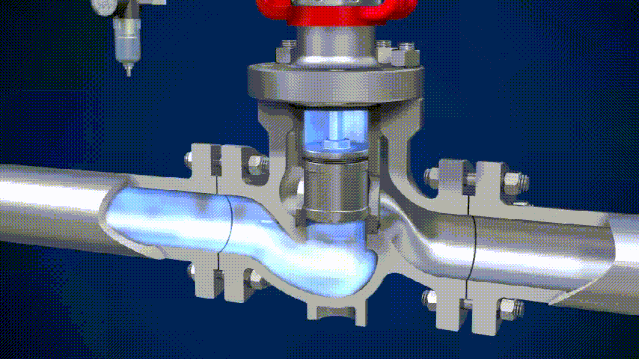

调节阀，又叫控制阀，用于控制流体的大小，当阀门调节部位收到调节信号，阀杆会根据信号自动控制阀门的开关程度，从而达到对流体流速及压力的调节；常用于供热，燃气，石化等管路中。
