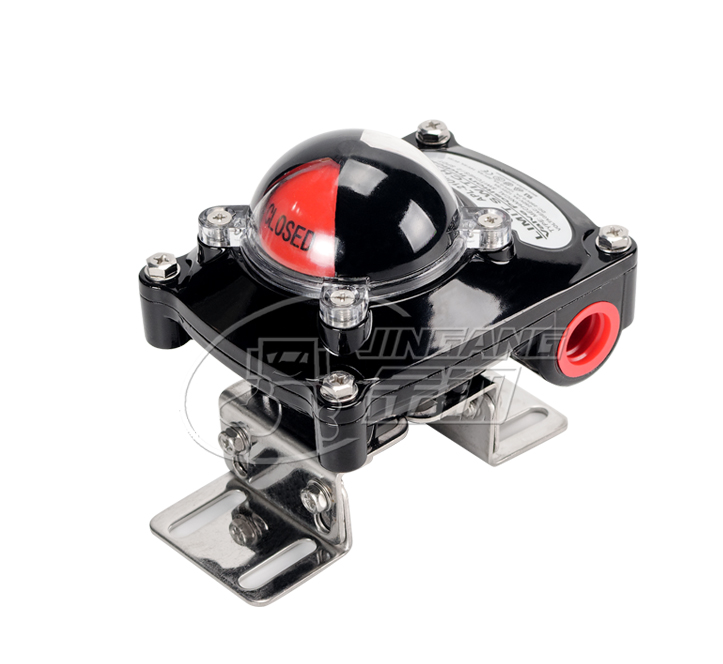

APL-210N回信器
2020/8/11
产品名称：APL-210N回信器
产品型号：JGAPL-210N
产品规格：210
信号反馈：无源触点
温度范围：-20~60℃
阀体材质：铝合金
功能选项：防爆
产品
安装及使用
1、让阀门走到关的位置，调节红色凸轮，使“关"开关有信号输出。
2、让阀门走到开的位置，
调节黄色凸轮，使“开”开关有信号输出。
3、让阀门来回走几次，确定限位开关信号通断。
防护等级: IP65(本质安全型) IP67 (外壳防护型)
触点容量: 6A/ 24VDC(直流) 10A/ 220VAC(交流)
环境温度: -15°C ~+70°C .
接线端口: G1/2”或G3/4"
旋转角度: 0° -90°角行程
位置指示:开一黄，关一红
概述
JGAPL系列阀位反馈装置是自控系统中检测阀门状态的一种现场仪表，用以将阀门的开启或关闭位置以开关量(触点)的信号输出，被程控器接受或计算机寻访采样，确认后执行下一程序。该产品也可作为自控系统中重要阀门联锁保护及远程报警指示之用
工作原理
JGAPL系列阀位反馈装置检测阀位转角位移，通过同轴连接件或反馈杆使传动轴产生旋转，让凸轮触动微型开关，从而使开关组件的触点闭合或断开，通过接线端子向外部传送开关量信号，并通过指示器就地显示。
